Азотирование титана

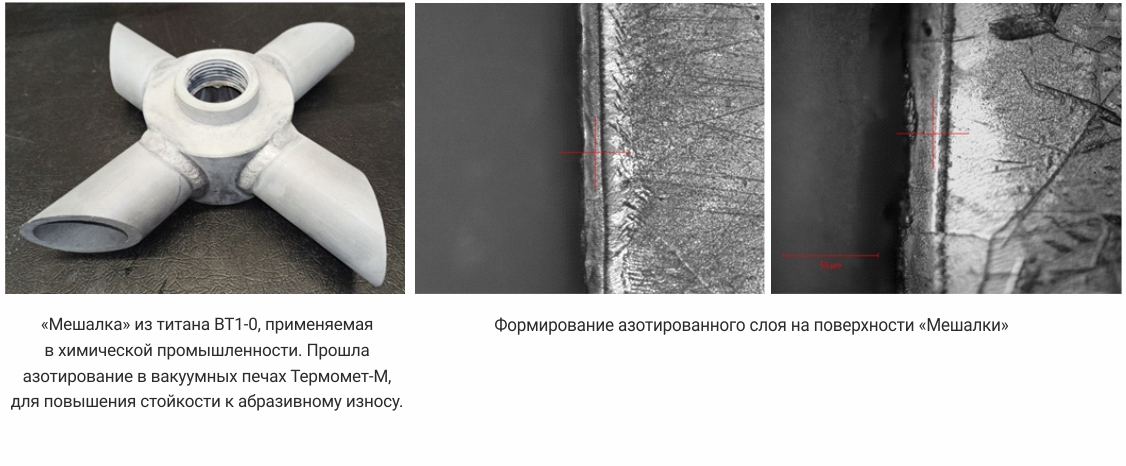

На прошедшей неделе в центре вакуумной термообработки Термомет-М завершился очередной этап освоения технологии азотирования титана. На данном этапе испытаний азотированию подвергалось уже готовое изделие из титана марки ВТ1-0. В результате проведения процесса насыщения азотом произошло упрочнение поверхности детали, за счет образования нитридного слоя толщиной порядка 40-50 мкм и твердостью более 1300HV. Практически это привело к результату, когда деталь с начальной твердостью 160-180HV2 получило на поверхности твердость 550-600HV2.
В течении следующего года, в центре вакуумной термообработки Термомет-М планируется полностью реализовать программу освоения технологии промышленного азотирования титана. Такие работы с одной стороны повышают общие компетенции специалистов компании, с другой стороны позволят расширить список услуг предоставляемых центром.
